提升门不同图集的技术要求

来源:西安三力 | 2023年02月11日 | 点击数: | 字体:

提升门是借助于弹簧平衡装置,利用小功率驱动系统,将由多块门板连接而成的门扇沿导轨提升开启的门。根据用户要求可配置自动装置(遥控或光控),遥控距离≤50m,该门具有防风、保温、隔声的功能,适用于工业厂房车间、仓库仓储等用门,不适用于有严重腐蚀的环境。

提升门不同图集的技术要求

滑升门的性能指标:

使用寿命:门的正常使用寿命不低于20000次。

抗风压性能:门的抗风压值不低于750Pa,特殊性能可以根据要求采取加强措施。

保温性能:单板门板不要求保温性能,符合门板的保温性能不应低于《建筑外窗保温性能分级及其检测方法》GB/t8484-2002中规定的6级。

启闭控制:滑升门启闭控制装置应灵敏、轻便、启闭速度为10~15m/min,噪声应小于65db,停电时用手动方式启闭,操作力量100N以下,无驱动装置时,安装手动锁。

电控装置:选用遥控装置的有效距离应大于30m,小于50m,在环境温度-10℃~40℃和相对湿度85%的条件下应能正常运行。

安全性能:滑升门必须设有安全保险装置,防止出现故障时门扇下冲或正常运行时伤及人员或物件。钢丝绳防断裂装置,当钢丝绳断裂时保险装置应能阻止门扇下滑。断电锁紧器:门扇开启状态下当断电时应能阻止门扇下滑。

提升门/滑升门分类:

《03J611-4图集》分为:ZSM1:转折提升型;ZSM2:垂直上升一定距离后转折提升,也成为高位转折;ZSM3:完全垂直提升型;ZSM4:洞口上沿预留尺寸较小时(≥265)转折提升型。

名称代号技术要求
洞口上沿预留尺寸(h)ZSM1≥510
ZSM2≥HL+370
ZSM3≥A+370
ZSM4≥265
洞口侧边预留尺寸

≥100(不安装主机)

≥350(用于安装主机)

电机分类伺服电机,220V普通电机,380V

《08CJ17图集》中按照门板材料分为:SM1:钢板型滑升门(耐久性和经济性好);SM2:铝板型滑升门(操作轻巧);SM3:透明型滑升门(面板透明,明快亮丽);SM4:保温型滑升门(保温节能)。

按照安装方式分为:标准型(A):是滑升门基本的收进方式;高扬程型(B):利用天花空间,缩小水平轨道进深的收进方式,适用于门洞口上部空间较大,室内进深方向有障碍物时;垂直型(C):当门洞口上的收容空间高度比洞口高度还大时,门可以垂直收进,几乎不占用进深方向的空间;低扬程型(D):上部空间比标准型还小,卷轴设置在两条水平轨道的最后方,适用于净空小的车库。

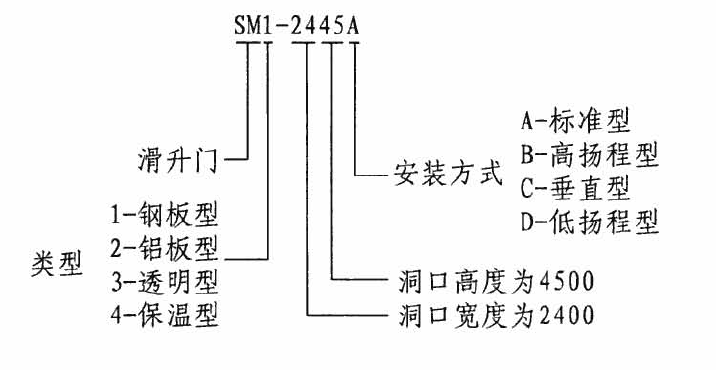

选用代号案例说明:


提升门不同图集的技术要求



TAGS:提升门图集 滑升门图集 电动提升门图集
